GO-205II

走心式CNC精密自動車床

GO-125/GO-205-II

  • 機器規格

    機型 GO-125 GO-205-II
    加工最大能力
    主軸可夾最大棒才外徑 12 mm 20 mm
    副主軸可夾最大工作物外徑 12 mm 20 mm
    最大加工長度 170 mm (馬達直驅式旋轉導套)
    80 mm 機械驅動式旋轉導套)
    210 mm (固定式導套)
    30 mm (GO-125)(無導套)
    170 mm (馬達直驅式旋轉導套)
    80 mm (機械驅動式旋轉導套)
    210 mm ( 固定式導套)
    45 mm (GO-205-II) (無導套)
    主軸最大鑽孔徑 / 攻牙徑 Ø8 mm / M6 Ø10 mm / M8
    背面主軸最大鑽孔徑 Ø8 mm / M6 Ø8 mm / M6
    側面刀軸最大鑽孔徑 / 攻牙徑 Ø6 mm / M5 Ø6 mm / M5
    側面刀座可裝最大圓鉅片外徑 / 數量 Ø30 mm x 2 Ø30 mm x 2
    背面刀軸最大鑽孔徑 / 攻牙徑 Ø8 mm / M6 Ø8 mm / M6
    背側面刀軸最大鑽孔徑 / 攻牙徑
    機械能力
    最高轉速 正面主軸 12,000 rpm (※1) 10,000 rpm (※1)
    背面主軸 12,000 rpm (※2) 10,000 rpm (※2)
    旋轉導套 馬達直驅式 12,000 rpm 10,000 rpm
    機械驅動式 8,000 rpm 8,000 rpm
    側面刀轉軸 5,000 rpm 5,000 rpm
    背面刀轉軸 5,000 rpm 5,000 rpm
    刀具尺寸
    外徑車刀柄 12 x 12 x 85 mm 12 x 12 x 85 mm
    搪孔刀柄 (正/背面共用刀座及背面刀座用) Ø20 mm Ø20 mm
    側面動力刀夾頭 ER11 x 2 / ER16 x 2 ER11 x 2 / ER16 x 2
    背面動力刀夾頭 ER16 x 2 ER16 x 2
    快速定位 30 m/min (X: 24 m/min) 30 m/min (X: 24 m/min)
    控制軸數 5 (X1, Y1, Z1, X2, Z2) 5 (X1, Y1, Z1, X2, Z2)
    馬達
    主軸馬達 1.5/2.2 KW (連續/15分) 2.2 / 3.7 KW (連續/15分)
    副主軸馬達 1.5 / 2.2 KW (連續/15分) 1.5 / 2.2 KW (連續/15分)
    旋轉導套 0.75 / 1.1 KW (連續/15分) 0.75 / 1.1 KW (連續/15分)
    X1, Y1, Z1, X2, Z2軸馬達 0.5 KW 0.5 KW
    Y2軸馬達
    側面刀軸馬達 0.5 KW 0.5 KW
    背面刀軸馬達 0.5 KW 0.5 KW
    切削冷卻液泵浦馬達 0.75 KW 0.75 KW
    潤滑油泵浦馬達 0.011 KW 0.011 KW
    主軸冷卻油泵浦馬達 0.19 KW 0.19 KW
    軸行程
    X1 84 mm 84 mm
    Y1 160 mm 160 mm
    Z1 (固定導套) 250 mm 250 mm
    X2 400 mm 400 mm
    Z2 170 mm 170 mm
    Y2
    其他
    淨重 1,700 Kgs 1,700 Kgs
    設備容量 11 KVA 11 KVA
    電源需求 ≧9 KVA ≧9 KVA
    空氣壓力 ≧0.4 MPa (4KG/cm2) ≧0.4 MPa (4KG/cm2)
    空氣量 ≧30 NL/min ≧30 NL/min
    切削冷卻液箱容量 115L 115L
    機器尺寸 長x寬x高 1,640 x 1,080 x 1,700 cm 1,640 x 1,080 x 1,700 cm
    1. 使用機械式驅動旋轉導套時,常用主軸轉速為6,000rpm,最高限制為8,000rpm。
    2. 若裝設有成品工件前方排出裝置時,轉速不可超過10,000rpm。
    3. 本公司享有規格變更之權利,恕不另行通知。

    標準NC規格

    機 型 GO-125 GO-205-II
    控制器 FANUC 0i-TF系列 FANUC 0i-TF系列
    控制軸數 5 (X1,Z1,Y1,X2,Z2) 5 (X1,Z1,Y1,X2,Z2)
    主軸同步( 轉速及相角 ) S1- S2 (主軸–副主軸) S1- S2 (主軸–副主軸)
    控制軸同步 Z1-Z2 Z1-Z2
    控制軸混合控制 Z1-Z2 Z1-Z2
    控制軸同動 最多4軸 / 每一路徑 最多4軸 / 每一路徑
    最小輸入增量 0.001mm ( X軸直徑指令 ) 0.001mm ( X軸直徑指令 )
    最大可程式數字 ± 8位數字 ± 8位數字
    快速進給速率 30米 / 分( X1: 24米 / 分 ) 30米 / 分( X1: 24米 / 分 )
    主軸 / 進給百分比 0~150% / 10% 增量 0~150% / 10% 增量
    絕對 / 增量指令 X,Z,Y: 絕對 / U,W,V: 增量 X,Z,Y: 絕對 / U,W,V: 增量
    刀具補正組數 ±6位數字 / 128組 ±6位數字 / 128組
    顯示器 10.4" 彩色液晶顯示 10.4" 彩色液晶顯示
    程式儲存量 / 登錄數 1 megabytes / 400個 (單一路徑) 1 megabytes / 400個 (單一路徑)

    標準NC功能

    機 型 GO-125 GO-205-II
    主軸C軸 標準 標準
    副主軸C軸 標準 標準
    側面刀軸剛性攻牙 標準 標準
    螺紋切削、同步切削 標準 標準
    連續螺紋切削 標準 標準
    手輪進給 標準 標準
    記憶卡輸入 / 輸出介面 標準 標準
    USB介面 標準 標準
    背景編輯 標準 標準
    加工時間及工件數顯示 標準 標準
    巨集程式 標準 標準
    主軸同步控制 標準 標準
    控制軸同步控制 標準 標準
    刀具形狀 / 磨損補正 標準 標準
    可程式機料輸入 標準 標準
    倒角 / 轉角 標準 標準
    刀鼻半徑補正 標準 標準
    複合重複加工循環 標準 標準
    擴張加工程式編輯 標準 標準
    英制 / 公制切換 標準 標準
    鑽孔固定循環 標準 標準
    剛性攻牙 (主軸、副主軸) 標準 標準
    手輪教導 標準 標準
    多邊形加工 標準 標準

    標準附屬品及軟體

    項 目
    刀具壽命管理
    主軸筒夾套筒 (供圓棒材加工用)
    背面主軸筒夾套筒 (供圓棒材加工用)
    安全門裝置
    冷卻液流量開關
    主軸冷卻裝置
    標準工具
    滑板固定具 (搬運時用)
    自動斷電
    正 / 背面共用內徑刀座
    4軸側面刀裝置
    背面刀座(2支固定刀,2支動力刀) (GO-125 / GO-205-II)
    切削液噴嘴
    3-層警示燈組
    工作燈
    切削液泵浦
    接料器
    送料機介面
    固定式導套
    無導套式加工配備
    主軸剎車裝置 (僅適合有C1軸時用)
    副主軸剎車裝置 (僅適合有C2軸時用)
    副主軸前方工件排出
    副主軸後方工件排出

    選配附屬品

    項 目
    馬達直接驅動式旋轉導套
    機械驅動式旋轉導套
    油冷卻機
    油霧回收機
    高壓出水裝置
    成品輸送裝置
    排屑機及鐵屑車
    異形材用正主軸筒夾套筒
    異形材用副主軸筒夾套筒
    棒材減震用小孔徑主軸套管
    單頭ER11鑽夾座 (Ø20柄,正/背或背面內徑刀座用)
    單頭ER16鑽夾座 (Ø20柄,正/背或背面內徑刀座用)
    雙頭ER11鑽夾座 (Ø20柄,正/背面內徑刀座用)
    雙頭ER11/ER16鑽夾座 (Ø20柄,正/背面內徑刀座用)
    送料機
    切削區內工作燈
    • 正面、背面加工可確實同時進行
      • 因另有個別之背面刀座,及背面主軸能左右移動(X2、Z2),所以主軸側(S1)及副主軸側(S2)之加工,確實能各別獨立進行,無須等待主軸加工完畢後再進行背面加工,可大幅降低加工時間。
    • 21 支刀具
      • 外徑用5支、側面4支、正面內徑用4支、背面內徑用8支,供一次完成之多樣加工。
    • 主軸內藏式之主軸馬達及副主軸馬達,提高加工精度
      • 提高兩主軸同步旋轉時轉速、相位角之精確性
    • Z1與Z2軸之同步移動,可作R切斷等。
    • 馬達直接驅動旋轉導套,供高速及精密加工。
      • 最高轉速: 10,000 min-1 最大加工長度 : 170 mm
      • 大幅改善外形精度、尺寸精度及表面光滑度,且即使在高轉速下,也可減少噪音。
      • ※ 不適合使用水溶性切削冷卻液。

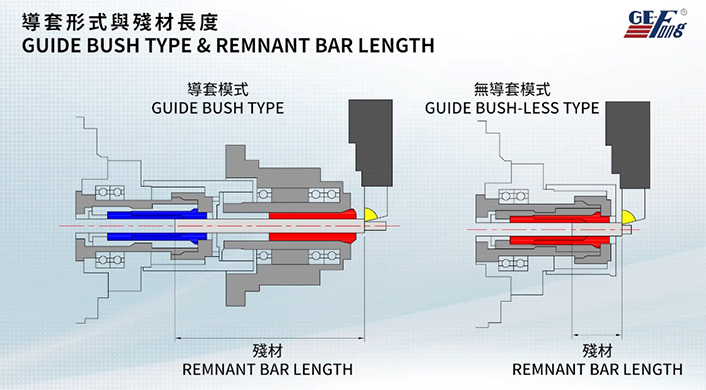

    • 根據工件長度可選用有導套式或無導套式加工。
      • 無導套式加工時,不須使用研磨棒材,可使用冷抽棒材,且可減少殘材長度。
    • 備有4軸側面刀裝置,可供Y軸複合加工,如側面鑽孔、攻牙、上下銑削等。
    • 單頭或雙頭鑽夾座可裝設在∮20通孔之內徑刀座上,供正面、背面內徑加工。
    • 高剛性鑄造床身, 吸收高速旋轉和快速定位時產生之振動。
    • 更高之精度
      • 加強了主軸側刀座及進給軸滑板導引之剛性度,確保不受切削負荷之變化而影響加工精度。
      • 根據熱物理學原理,主/ 副主軸頭及X軸(X1、X2)採水平配置,可降低熱變位至最小。
    • 縮短加工閒置時間
      • 最大快速定位速度32 m / min。
      • 刀具間隔28 mm,減少換刀時間。
      • 最快速控制方法,大幅減少閒置時間。
      • 雙系統編寫程式、同時讀入運行。
      • 配備X2軸、獨立背面刀座,主軸側及副主軸側加工可重疊進行。
      • 高速循環加工。
      • M、T碼、進給指令等皆可在同一單節指令。
      • 直接C軸分度定位。
      • 選配C軸時,主軸分度定位時,不必先回參考零點,可縮短分度定位時間。
      • 快速螺紋切削功能,減短螺紋切削時間。
      • 大容量鐵屑盤,可供長時間無人運轉。且加工中,也可取出成品、去除鐵屑。
    • 提高操作容易度
      • 操作盤靠近切削加工區域,且操作盤可旋轉,方便同時檢查銀幕程式及刀具移動等。
      • 切削加工區域安全門採上推全開式設計,方便刀具設定
      • 採容易耙出之鐵屑排出口設計。
      • 切削冷卻油箱流入口加裝接屑箱,方便清掃。
      • 標準配備有供操作簡單化用之錡夆公司自製軟體, 如自動程式編輯用軟體、刀尖高度補償用軟體、刀具壽命管理、定期保養畫面及自動切斷、自動修端面、刀具干涉檢查、選配單元 (如工件輸送帶等) 啟用 /不啟用設定等。
      • 鏡像攻能,方便有對向刀具之機器之程式編寫用,如機器GO-205-II。且內建有錡夆公司自製對向刀具呼叫軟體,因此呼叫刀具時,不必另外指令鏡像G碼 (G69、G68),可避免疏忽時造成刀具碰撞。
